1.橋梁安裝
1.1 選點要求
安裝點到水面開闊無遮擋，遠離橋墩，并且河道盡可能平直無落差。
測量位置的選擇與測量流量的準確性有直接的關系，為了得到更加準確的測量結果，安裝位置要盡可能滿足以下條件：
① 測量位置平直，水流穩定，無石塊阻水，無大漩渦，亂流等現象。
② 測量位置水流集中，渠道寬度穩定。
③ 最好進行硬化處理，渠道斷面規整。
④ 水流順暢，無漂浮懸浮物或其它雜物堆積。
⑤ 安裝位置空曠，四周無遮擋。
⑥ 雷達物位計要往外延伸安裝。
⑦ 避開高壓線，請不要在高壓線下面安裝。

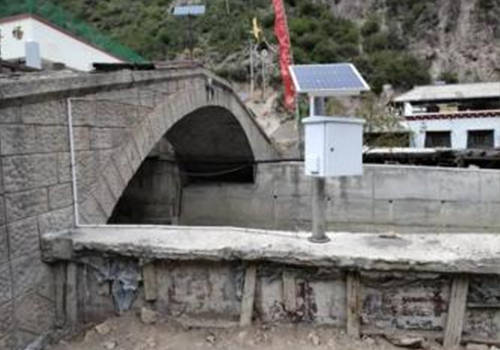

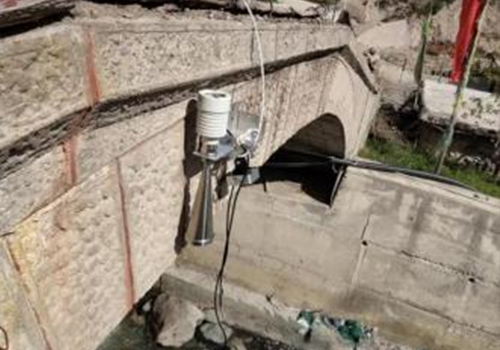

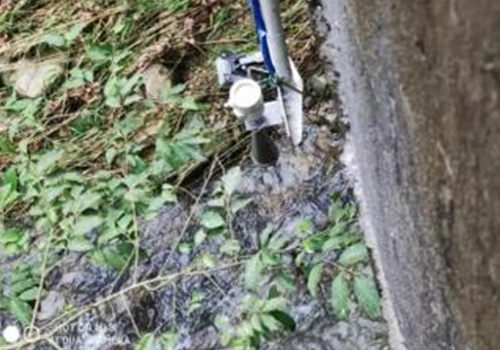

1.2 橋梁側壁實例安裝圖片

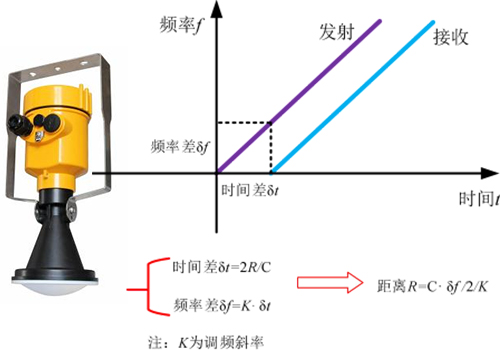

1.3 80G 調頻雷達物位計工作原理
調頻連續波雷達物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達 接收，接收信號與發射信號之間的頻率差δf與介質表面的距離R成一定比例關系：R=C(速 度)* δf(頻率差)/2/K(調頻斜率)。因為光速 C 和調頻斜率 K已知，因此估算出頻率差 δf，便可得到雷達安裝位置料面的距離 R，再通過已知的罐體總高，減去雷達到料面的空間 距離(簡稱空高)，得出料位的高度。
特點：
1. 毫米波雷達，測量精度最高可達±2mm，測量最小盲區為 0.1m。
2. 更小的天線尺寸，滿足了更多的工況場合測量。
3. 多種透鏡天線，更小的發射角，更集中的能量，回波信號更強，同等工礦條件下，相比于 其他雷達產品具有更高的可靠性。
4. 擁有更強的穿透性，在有粘附及凝結的情況下也可以正常使用。
5. 動態信號范圍更大，對于低介電常數介質的測量更加穩定。
6. 多種測量模式，快速測量模式下雷達反應時間小于 1S

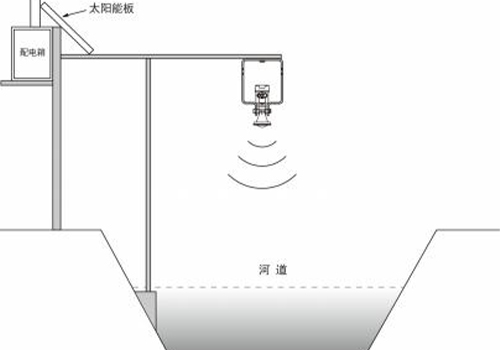

型號：DY-HLS03 安裝示意圖
注：雷達天線發射微波時，都有一定發射角。從天線下緣到被測介質表面之間， 及發射微波波束所輻射的區域內不得有障礙物。因此安裝時應盡可能避開遮擋設
施，必要時須進行“虛假回波學習”。安裝儀表時還要注意：最高液位不得進入 測量盲區
產品尺寸(單位：mm)

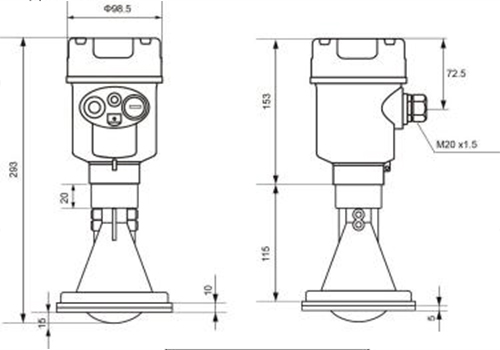

l 產品尺寸：

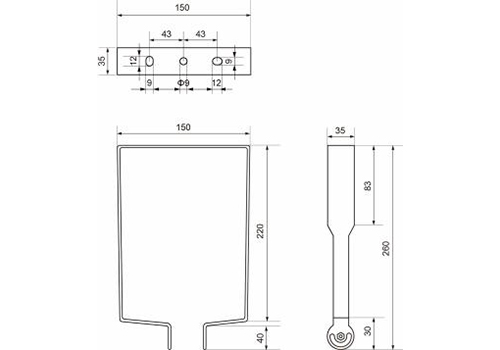

l 龍門框尺寸：
因量程是 200 米，因為 200 米的不能用水位的電路板了，就得用改成物位的電路板。 輸出雙出輸出：4~20mA+RS485 實時監控，要反應快，就不是低功耗了。
數據通過無線遠傳到后端平臺。為了減少日常的維護工作，減少維護成本，降低設備的故障率， 提高有效使用時間，所以決定采用非接觸式的雷達水位計來測量。
